MH、H、2H 系列滑阀式真空泵

产品名称

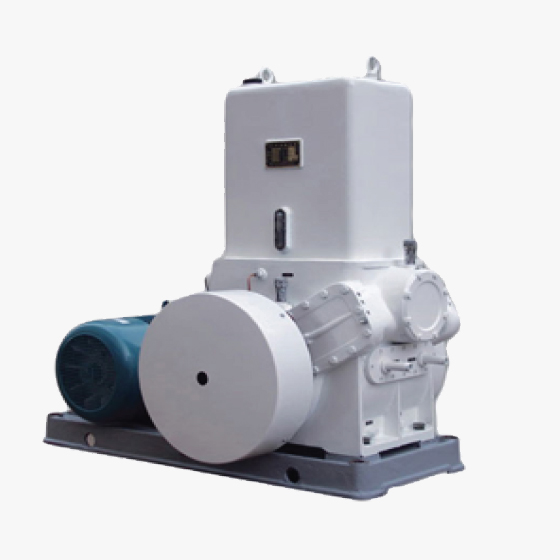

MH、H、2H 系列滑阀式真空泵
产品简介
加入对比

一、概述

滑阀泵有H、MH型,双级2H型,广泛用于制药、电子、冶炼、陶瓷、航空、实验室等多种场合,真空镀膜、真空干燥、真空脱气、真空浸渍、真空烧结、真空热处理、真空浓缩、真空反应、真空模拟实验等真空作业上。可单独使用,可作为罗茨泵、油扩散泵、分子泵等高真空泵的前级泵。

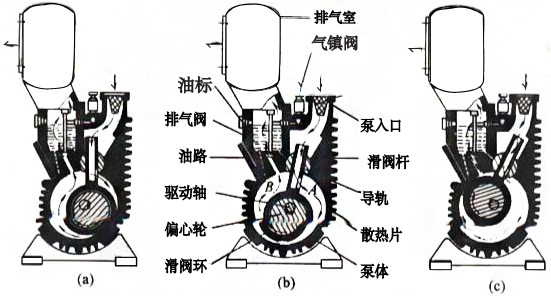

二、滑阀泵结构与工作原理

1、滑阀泵中,与泵腔同心的驱动轴带动偏心轮旋转偏心轮旋转,偏心轮带动滑阀环运动,使滑阀杆在导轨中上下滑动和左右摆动。

2、滑阀将泵腔分成A、B两个部分。当驱动轴按图中所示方向转动时,A腔容积增加,压力降低,气体经滑阀杆A腔一侧的开口进入A腔,此时处于吸气过程。

3、当滑阀处于左上方位置时(图c中),A腔容积达最大,此时进气口与A腔隔绝,完成吸气过程;B腔容积减小,压缩气体。

4、当B腔内气体压力达到排气压力时,推开油封的排气阀,开始排气。当滑阀处于左上方位置时排气终了。

三、内部结构剖析

滑阀真空泵工作原理|滑阀真空泵特点

四、滑阀真空泵特点

滑阀式真空泵与体积和转速相同的其他型式的泵相比,由于滑阀体尺寸较小,抽速较大。但由于滑阀杆摆动的幅度很大,这种结构只使用于小型泵。在实际产品中,均采用以滑阀杆与滑阀环做成一体的结构。

滑阀泵出口处应设置油雾捕集器,用以捕集和回收由排气阀排除的混在被抽气体中的油滴,既可以节省泵油,又可以减少对环境的污染。
